BPK-ex1 : 額をLEDで光らせてみる

ここではべゼリーの額をLEDで光らせる方法を説明します。

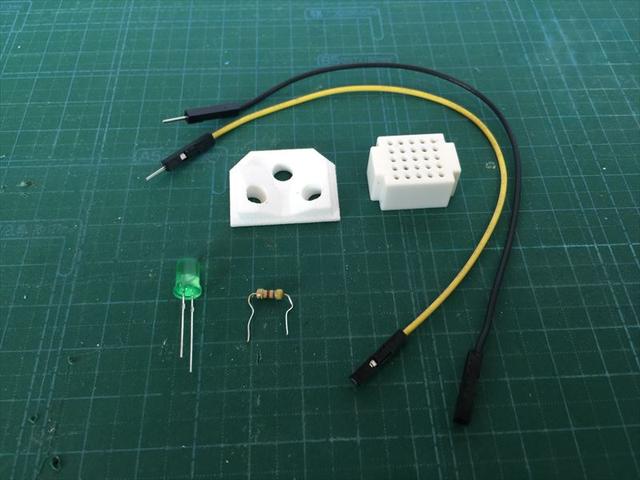

部品の調達

11

LEDの装着

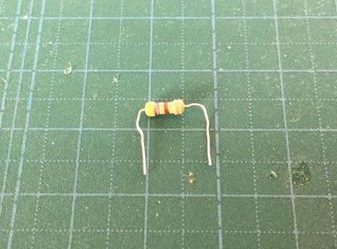

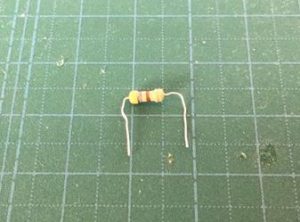

本当はＬＥＤの種類によって適切な抵抗値の抵抗を選ぶべきなのですが、470Ωの抵抗であれば、どんなＬＥＤでも問題なく光らせることができます。

12

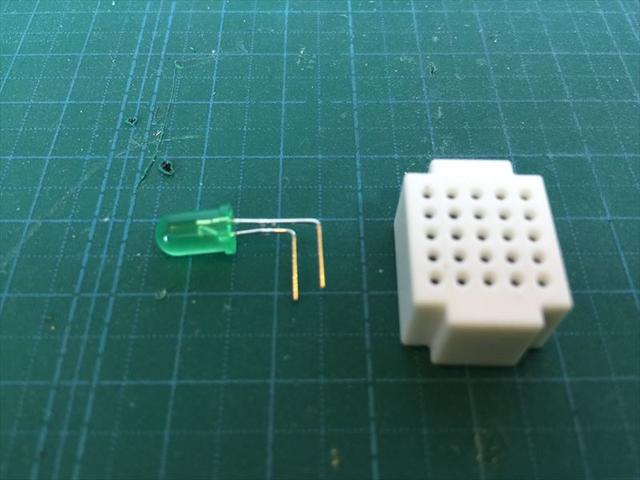

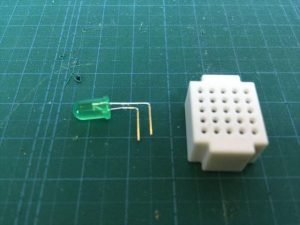

ＬＥＤの２本の脚は長さが異なりますが、先端が同じような長さになるように直角に折り曲げてください。長いほうをプラス、短いほうをマイナスに接続します。逆だと光りません。

13

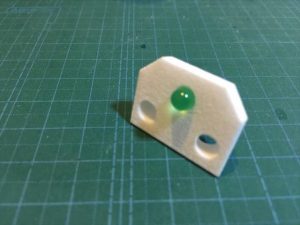

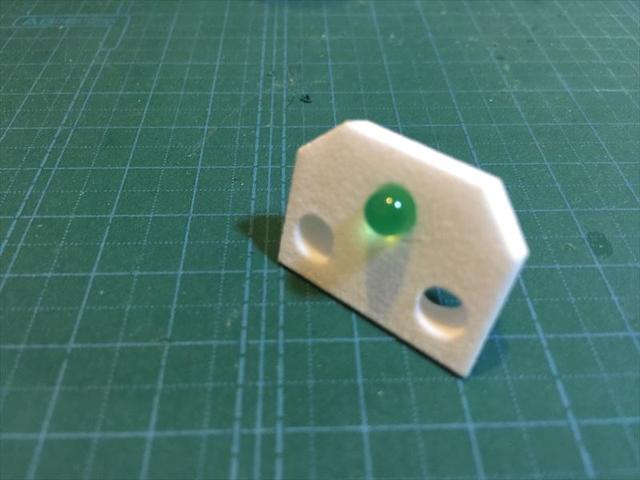

キット付属のＬＥＤプレートにＬＥＤを刺してください。ＬＥＤは何色でもよいのですが、赤は顔が不気味な色に光ってしまうので、緑、黄、青などがよいでしょう。

14

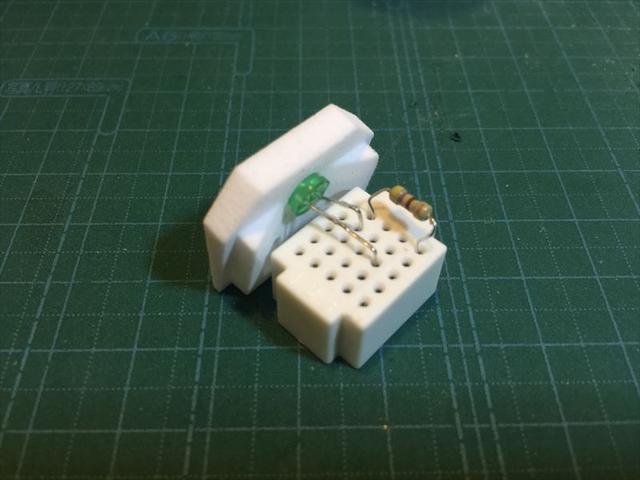

ＬＥＤと抵抗をブレッドボードに刺してください。ブレッドボードの向きを間違えないよう注意してください。

15

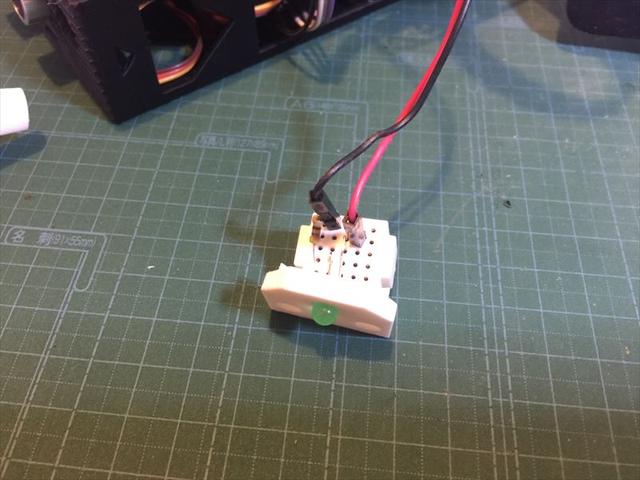

ジャンパーケーブル（オス側）をブレッドボードに刺してください。

16

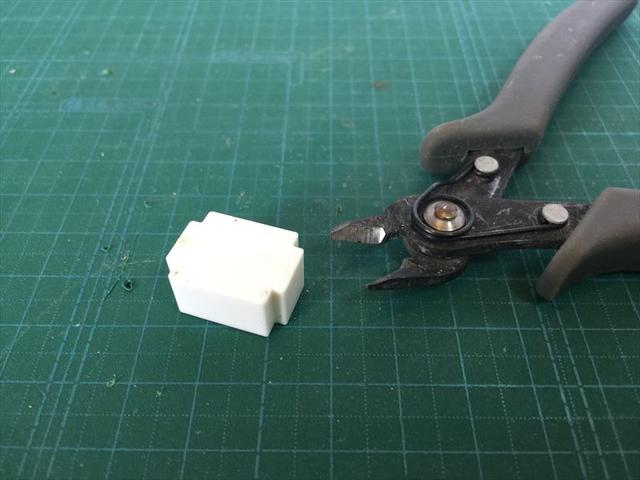

ブレッドボードの裏の突起がある場合は、邪魔なのでニッパーなどで切っておいたほうがよいでしょう。

17

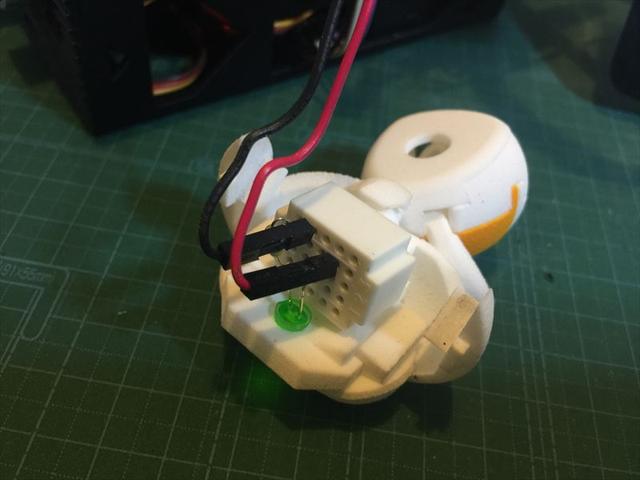

ＬＥＤボードをベゼリーの眼鏡パーツに刺し込んでください。

18

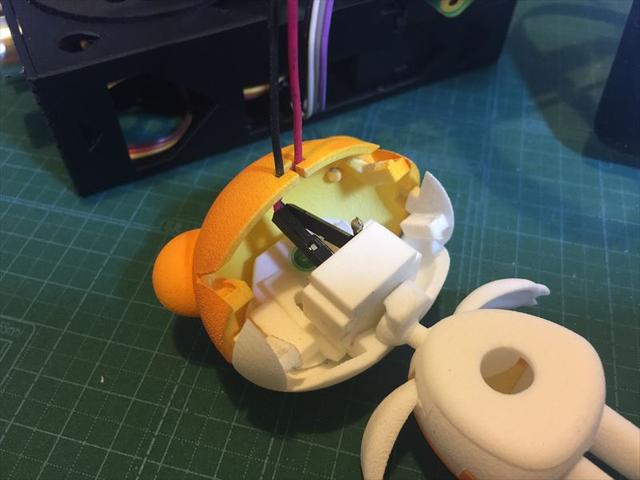

頭をかぶせます。ジャンパーケーブルは後頭部のスリットを通しておくとまとまります。

19

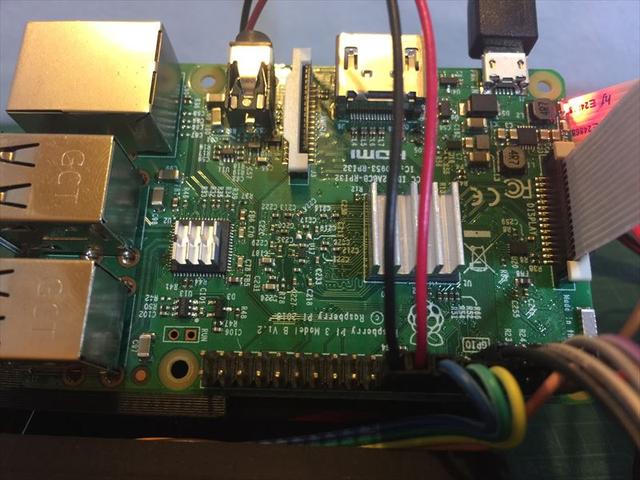

ジャンパーケーブルをRaspberry Piに接続します。LEDの短い脚から伸びているケーブルをGND、長い脚をGPIO 24に刺します。

20

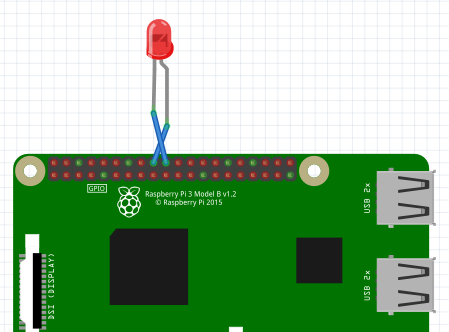

ラズパイのGPIOは以下のような配置になっていますので、外側の列の左から９番目にプラス、１０番目にGNDを接続します。

これでハードウェア側の準備は完了です。
21

サンプルプログラム１
  • サンプルプログラムを実行してみましょう。

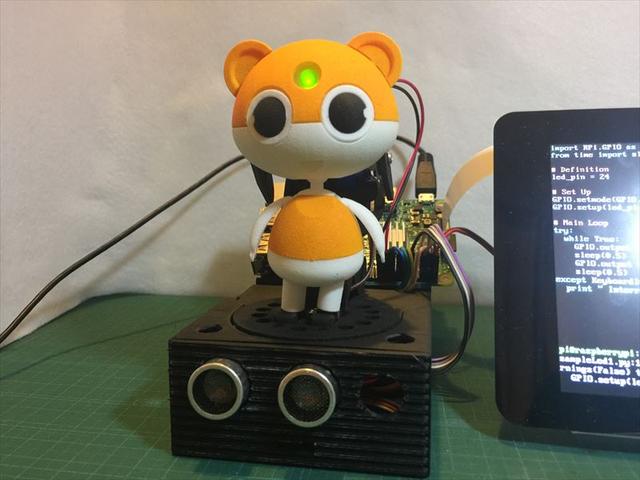

    • ベゼリーの額のＬＥＤが点滅したら成功です。
    • 止めたいときは、CTRL+C を押してください。

応用
  • nanoでサンプルプログラムを開いてみましょう。
  • 18行目と20行目にLEDの明滅の間隔を空けるためのウェイトが入れられています。
  • この「0.5」は「0.5秒待つ」ことを意味していますので、この値を小さくするとLEDの明滅は速くなり、大きくすると遅くなります。自分なりに変えてみましょう。
  • またここではGPIO 24だけを使い、1つのLEDを光らせましたが、他のGPIOも使うことで複数のLEDを点燈させることもできます。ぜひ挑戦してみてください。
