超音波距離センサー

距離センサーを使うことで、ユーザーが近づいたときにベゼリーを喋らせるといった使いかたができます。

超音波距離センサーモジュールHC-SR04をご用意ください。

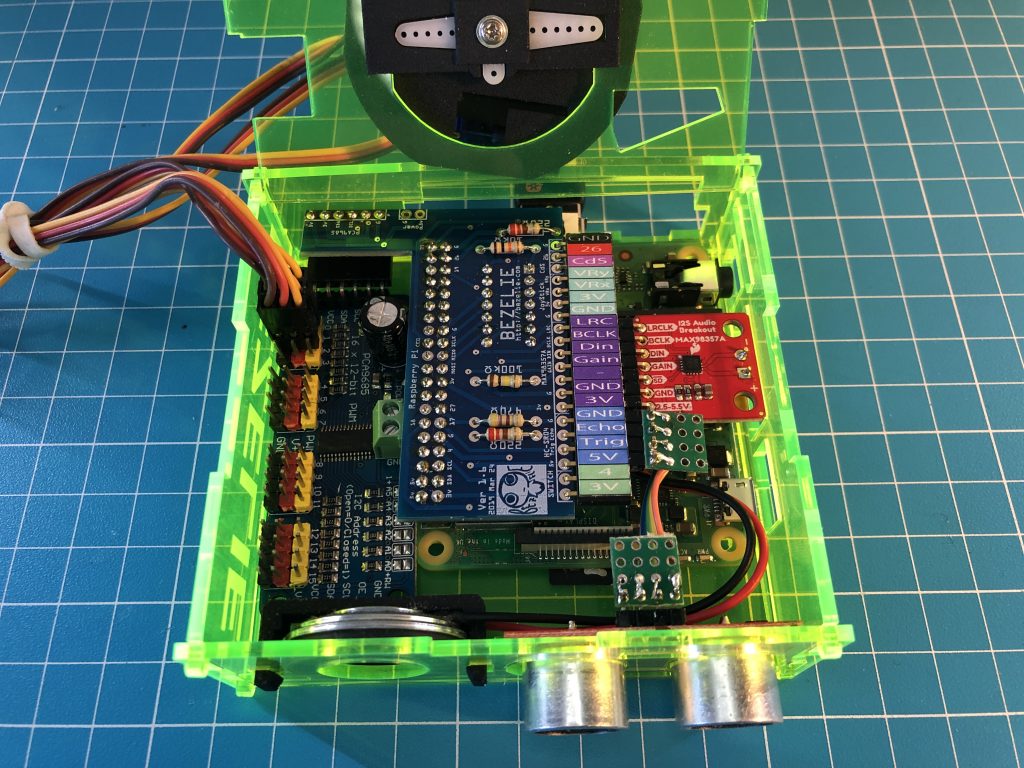

ベゼボードに超音波距離センサーを接続してください。

モジュールの表記「GND, Echo, Trig, 5V」がベゼボードの表記に合うようにしてください。

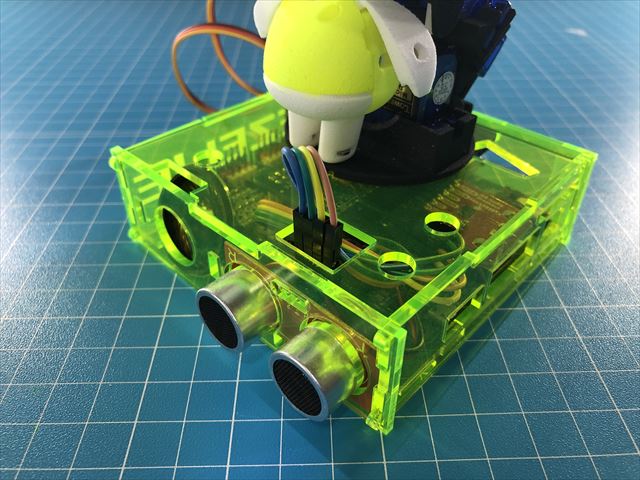

ベゼボックスのフロントパネルに超音波距離センサーを取り付けてください。

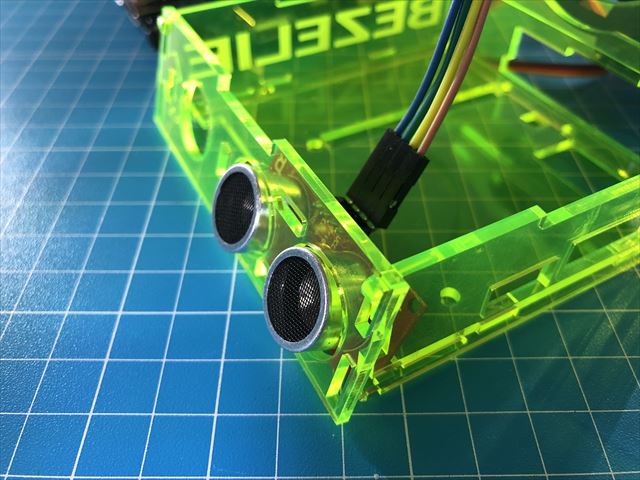

ケーブルはいったんベゼボックスの外にでてから、中に引きこみます。

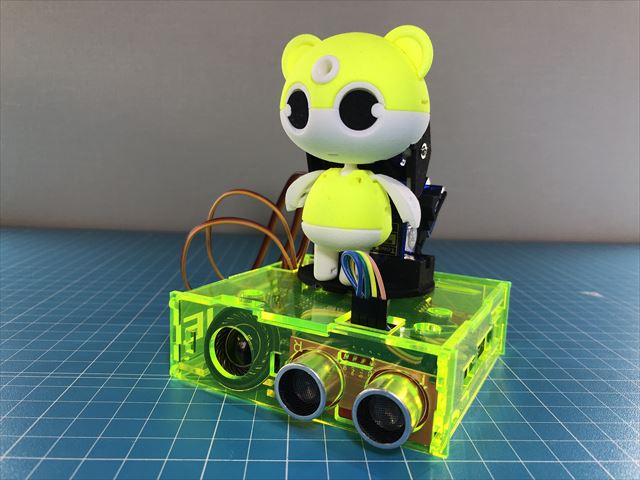

こんな感じになったでしょうか。

サンプルプログラムを実行してみましょう。ディスプレイに「遠い」という文字が表示されますが、超音波距離センサーに手をかざしたとき、「近いです」に変わったら成功です。

python3 sample_range1.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
# Sample Code : 超音波センサーサンプル
# 超音波距離センサーHC-SR04を接続してください。

# モジュールのインポート
from time import sleep                # ウェイト処理
import RPi.GPIO as GPIO
import time
import sys

# 定義
trigger_pin = 17      # GPIO 17
echo_pin = 27         # GPIO 27
actionDistance = 10.0 # しきい値(単位:センチ)

# 初期設定
#bezelie.moveCenter()
GPIO.setmode(GPIO.BCM)
GPIO.setup(trigger_pin, GPIO.OUT)
GPIO.setup(echo_pin, GPIO.IN)

# 関数
def send_trigger_pulse():
    GPIO.output(trigger_pin, True)
    time.sleep(0.0001)
    GPIO.output(trigger_pin, False)

def wait_for_echo(value, timeout):
    count = timeout
    while GPIO.input(echo_pin) != value and count > 0:
        count -= 1

def get_distance():
    send_trigger_pulse()
    wait_for_echo(True, 10000)
    start = time.time()
    wait_for_echo(False, 10000)
    finish = time.time()
    pulse_len = finish - start
    distance  = int(pulse_len / 0.000058)
    return (distance)

# メインループ
def main():
  try:
    while True:
      distance = get_distance()
      print(distance, end="\t")
      if distance < actionDistance:
        print ("近いです")
      else:
        print ("遠い")
      sleep(0.5)

  except KeyboardInterrupt:
    print (' 終了しました')
    GPIO.cleanup()
    sys.exit(0)

if __name__ == "__main__":
    main()

超音波式の距離センサーは広い場所で使うのに向いています。狭い部屋の中で使うと、正面の壁に反射された音波を拾ってしまい、値が安定しないことがあります。
