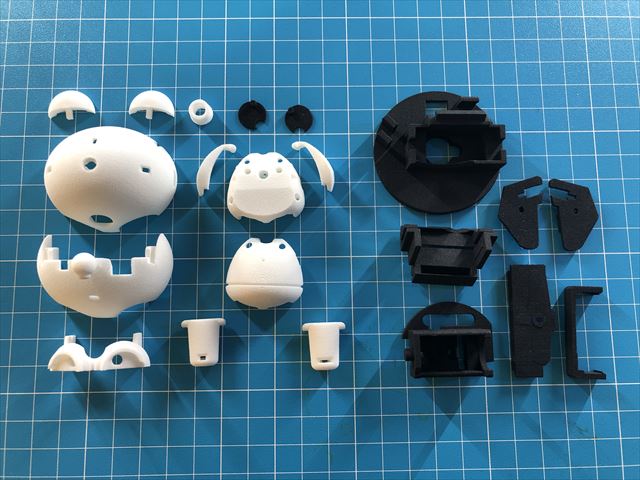

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-15.43.50_640.jpg?w=840)
3Dプリンタで作られたパーツです。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-15.58.50_640.jpg?w=840)

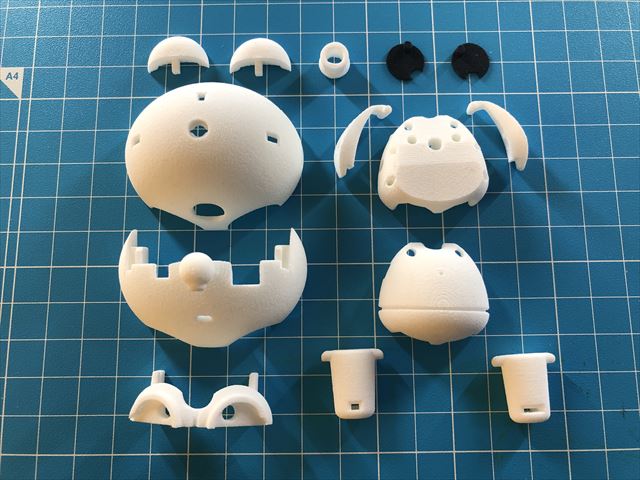

これらのパーツでベゼリーのボディができあがります。

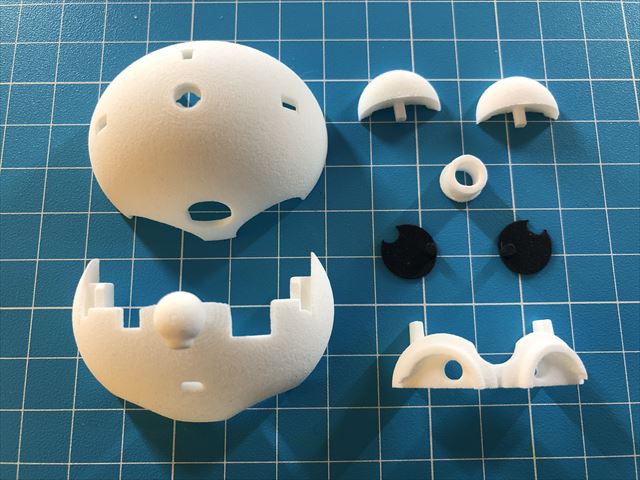

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.00.19_640.jpg?w=840)
まずは頭部から作りましょう。

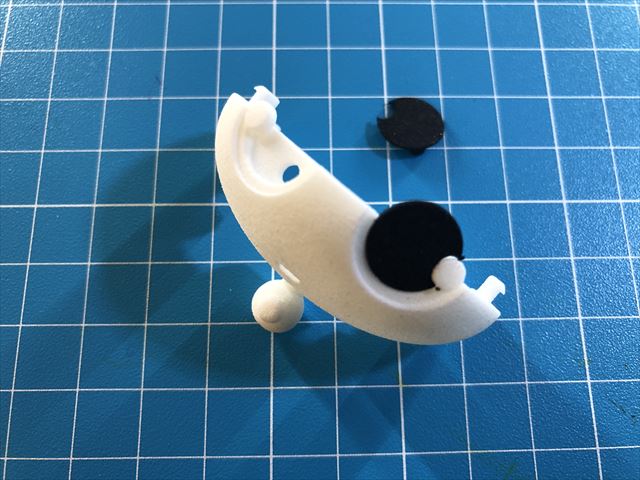

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.01.40_640.jpg?w=840)
目のパーツを顔パーツのくぼみにはめ込みます。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.02.09_640.jpg?w=840)

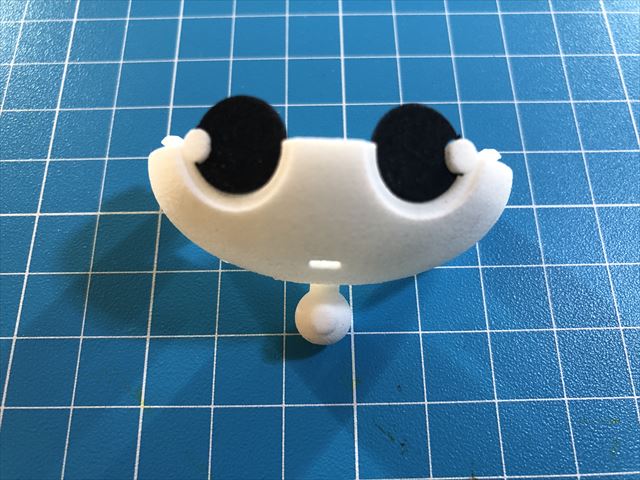

目のパーツは左右非対称です。向きに注意してください。

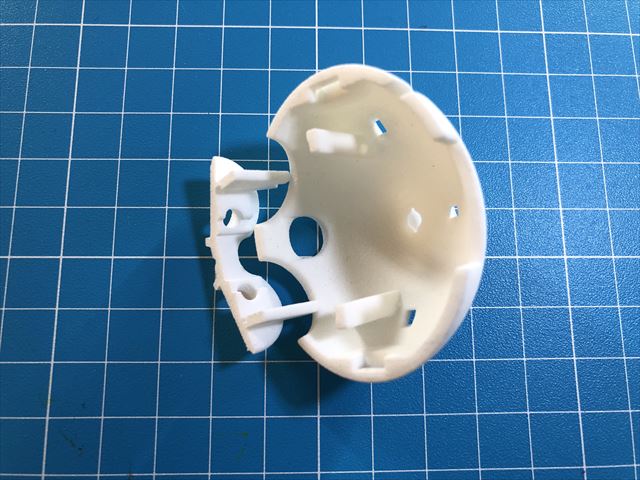

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.04.04_640.jpg?w=840)
頭パーツにメガネパーツをはめこみます。

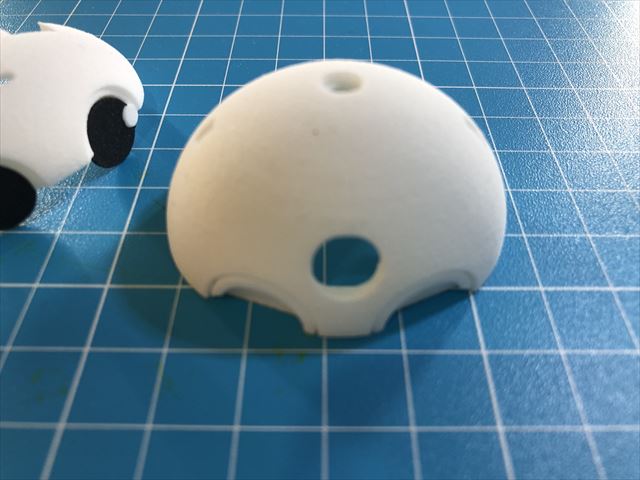

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.04.46_640.jpg?w=840)
こんな感じでぴったりはまります。

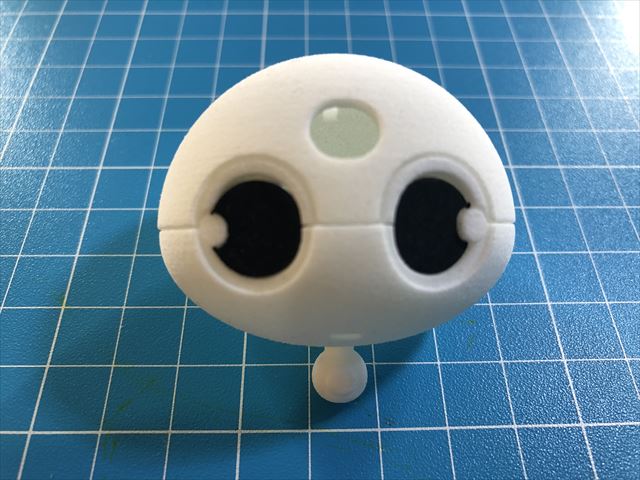

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.05.21_640.jpg?w=840)
顔パーツと頭パーツを合体させてください。

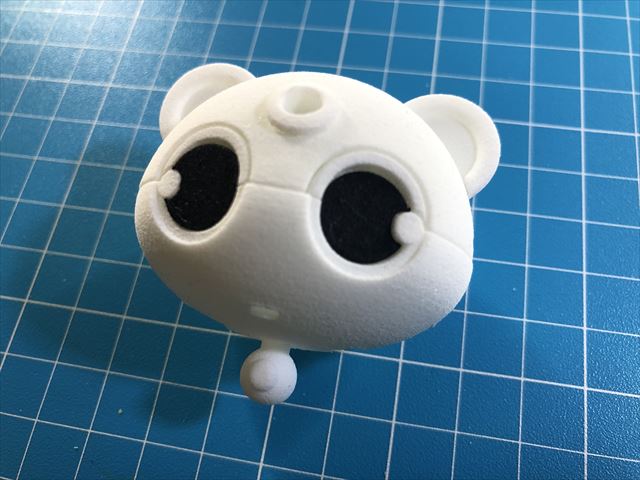

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.09.48_640.jpg?w=840)
カメラをつけない場合は、ひたいの穴にLEDホルダーをはめこみます。耳パーツはお好みでつけてください。

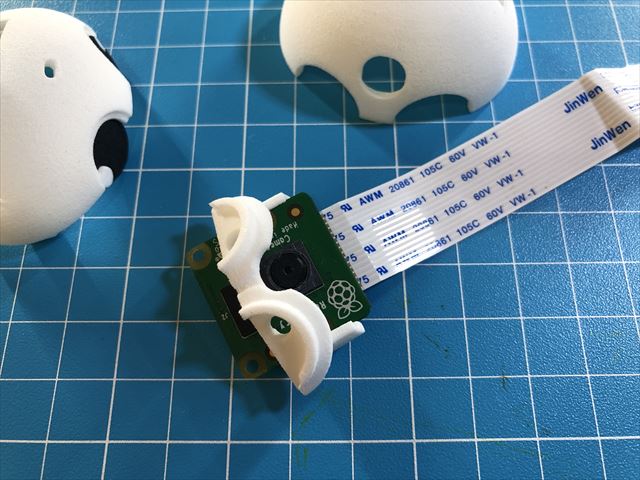

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.06.37_640.jpg?w=840)
ちなみにカメラを使う場合は、メガネパーツにカメラを差し込みます。(カメラは別売りです)
![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.12.17_640.jpg?w=840)

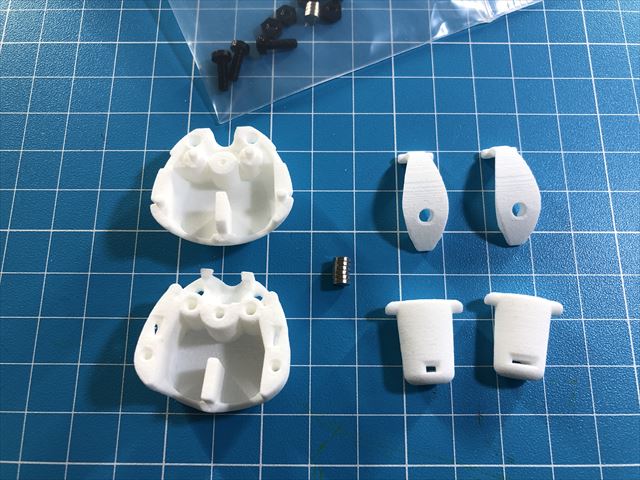

次に体を作りましょう。ネオジム磁石を6個取り出してください。

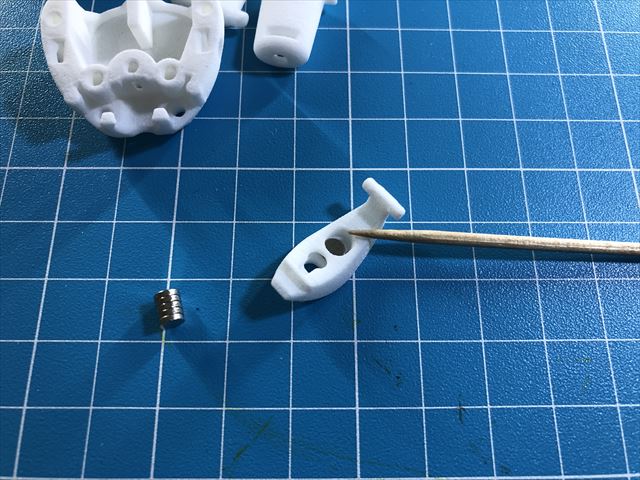

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.13.09_640.jpg?w=840)
腕パーツの内側のくぼみにネオジム磁石を入れます。

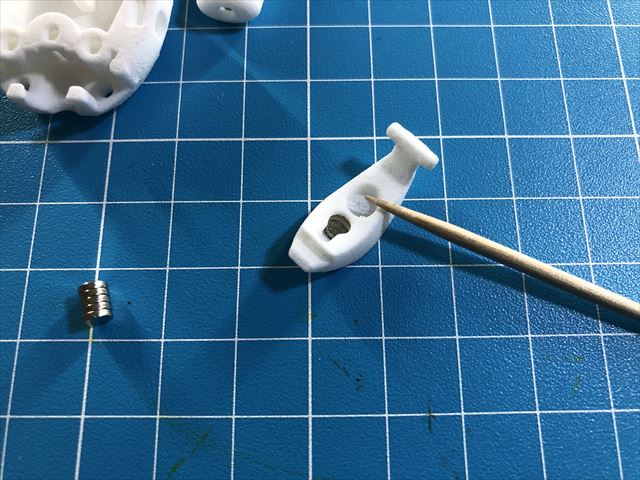

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.14.37_640.jpg?w=840)
つまようじなど、磁石がくっつかないものを使うと、うまく押し込むことができます。

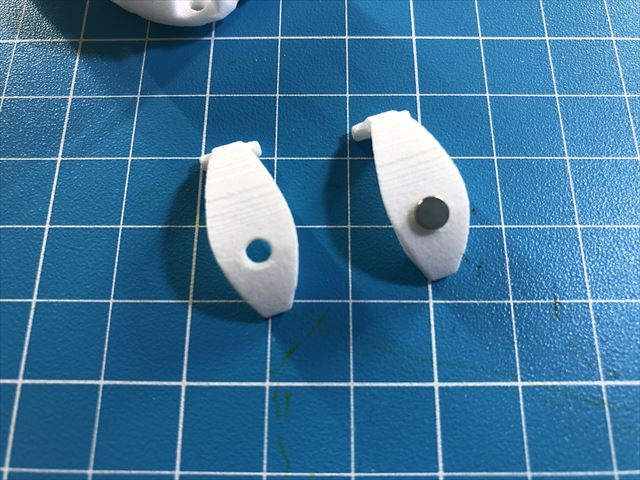

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.15.14_640.jpg?w=840)
左右の磁石を同じ向きにするため、いったん腕パーツに磁石をくっつけます。

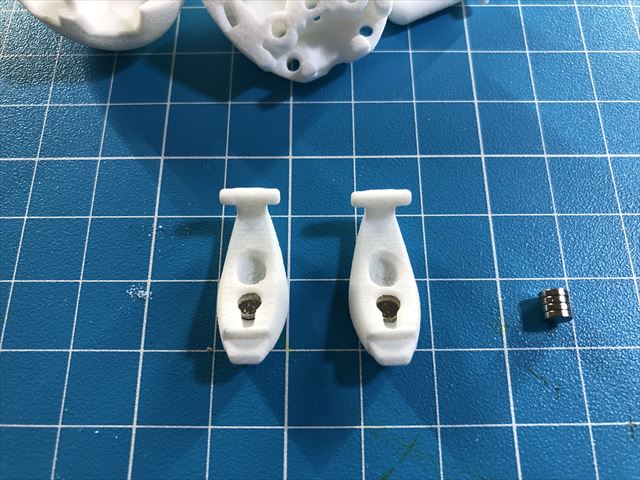

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.16.52_640.jpg?w=840)
磁石が同じ向きを向くように、もうひとつの腕パーツにも磁石をはめます。

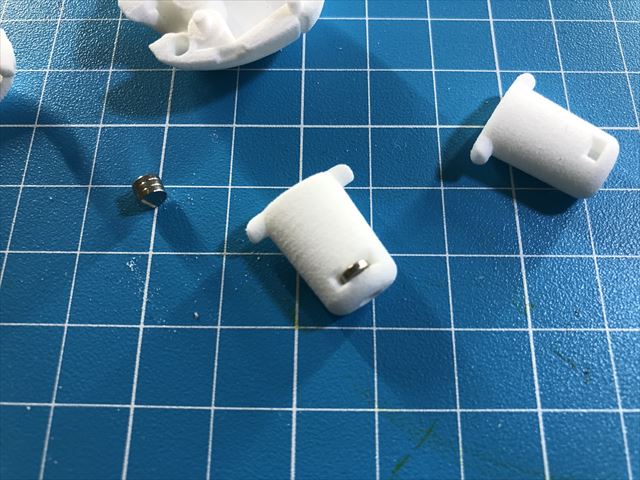

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.17.28_640.jpg?w=840)
足パーツにもネオジム磁石を差し込みます。

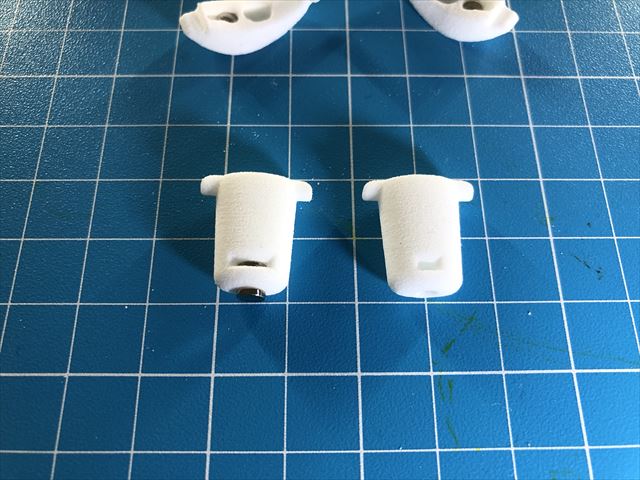

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.18.23_640.jpg?w=840)
やはり左右の足の磁石が同じ側を向くように、いったん磁石をくっつけます。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.18.59_640-1.jpg?w=840)
両手両足に磁石が入ったでしょうか。

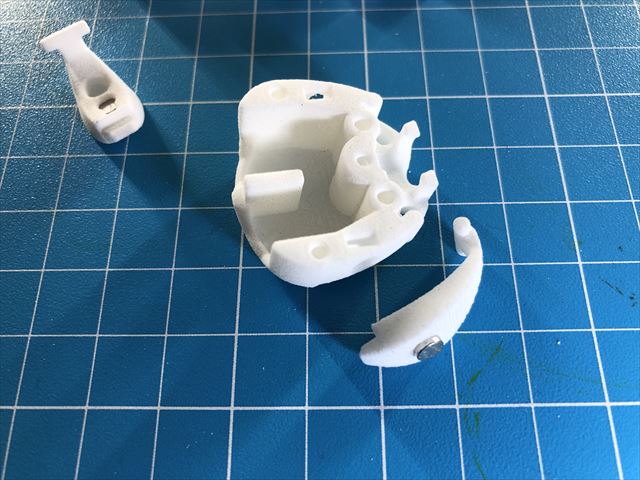

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.19.35_640.jpg?w=840)
次に背中パーツにも磁石をつけます。磁石の向きを確認するため、いったん腕パーツに磁石をくっつけます。

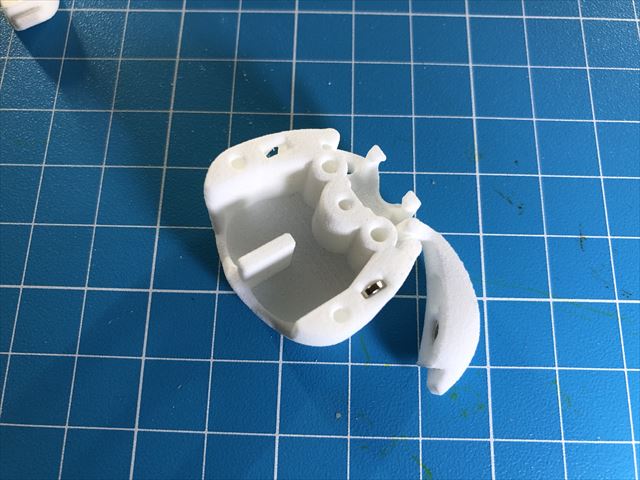

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.20.32_640.jpg?w=840)
腕と反発するように、背中パーツに磁石を差し込みます。

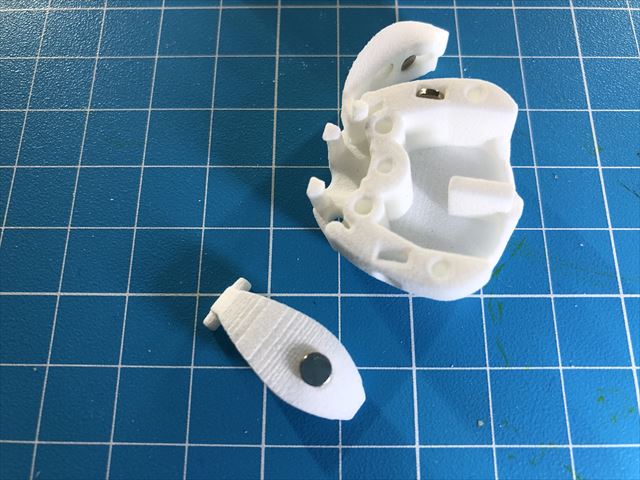

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.20.56_640.jpg?w=840)
逆側にも磁石をはめるため、いったん腕に磁石をくっつけて向きを確認します。

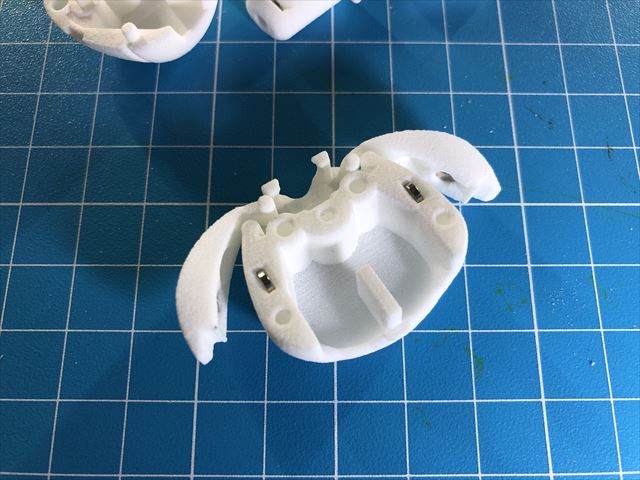

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.21.32_640.jpg?w=840)
両腕が胴体と反発するようになったでしょうか。

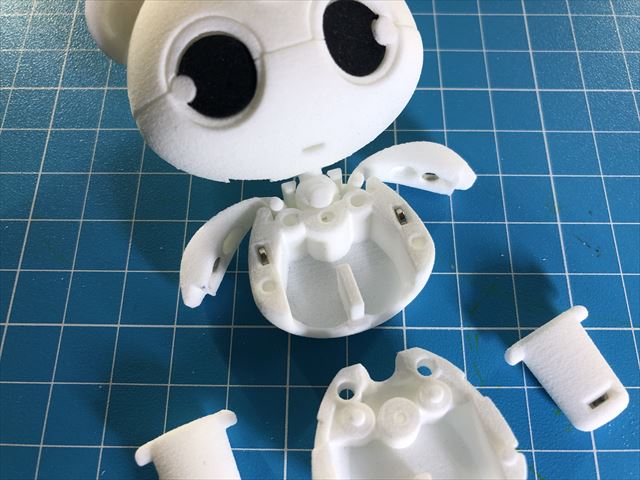

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.22.06_640.jpg?w=840)
頭部の首の玉を背中パーツに差し込みます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.22.28_640.jpg?w=840)

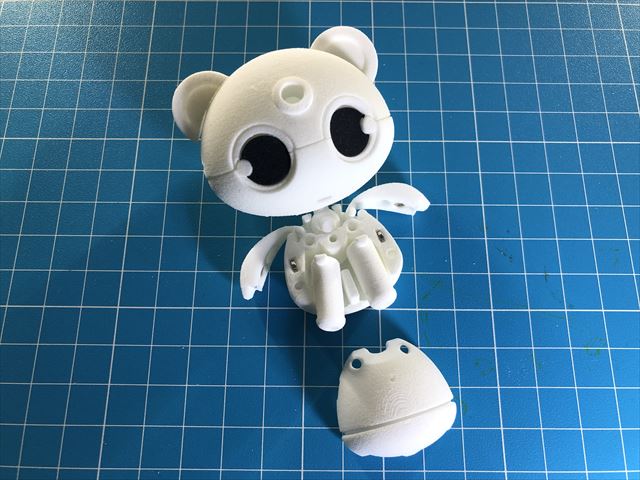

足パーツを背中パーツの中に入れます。

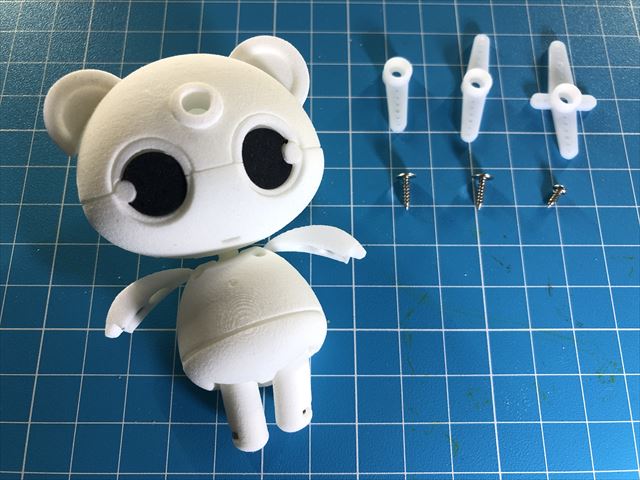

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.24.26_640.jpg?w=840)
お腹パーツを背中パーツに合わせます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.24.35_640.jpg?w=840)

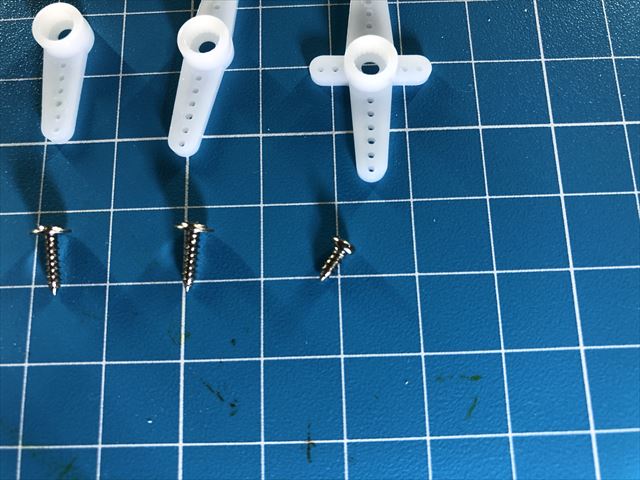

サーボについていたネジのうち、短いものを1つ選びます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.25.03_640.jpg?w=840)
ネジを背中の穴に入れて、プラスドライバーで締め付けます。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.25.34_640.jpg?w=840)
これでボディが完成しました。
![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.27.48_640.jpg?w=840)

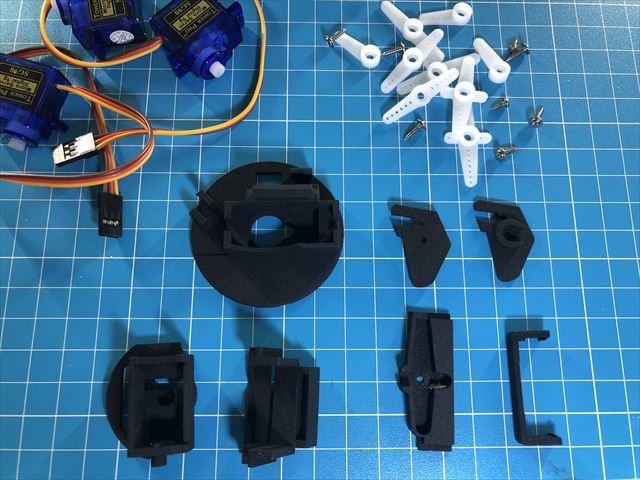

次にスタンドを作ります。残りの黒いパーツを集めましょう。

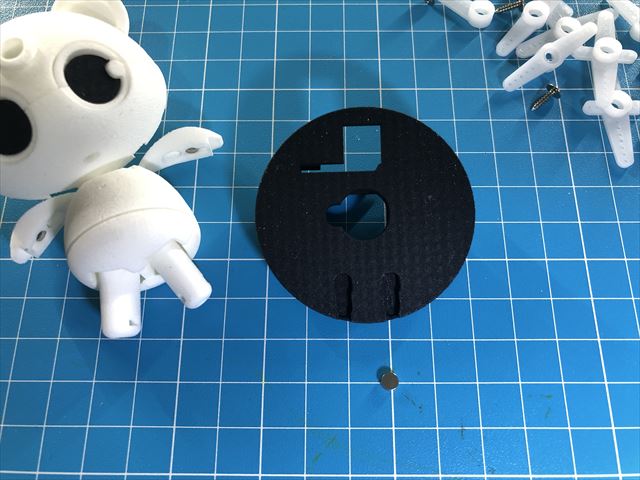

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.28.40_640.jpg?w=840)
円盤パーツの裏から磁石をとりつけます。

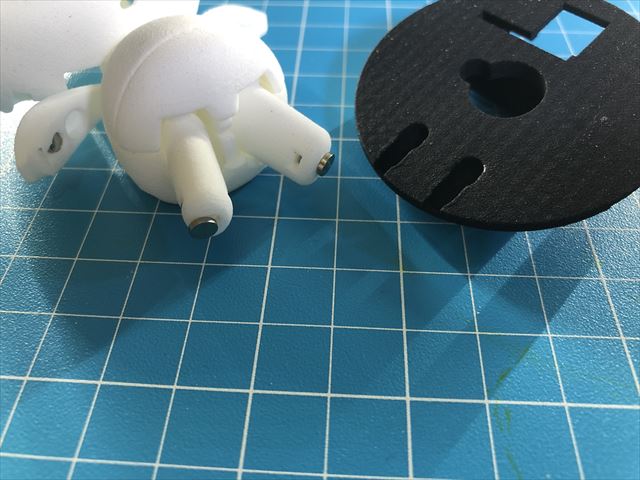

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.29.17_640.jpg?w=840)
磁石の向きを確認するため、いったん磁石を足パーツにくっつけます。

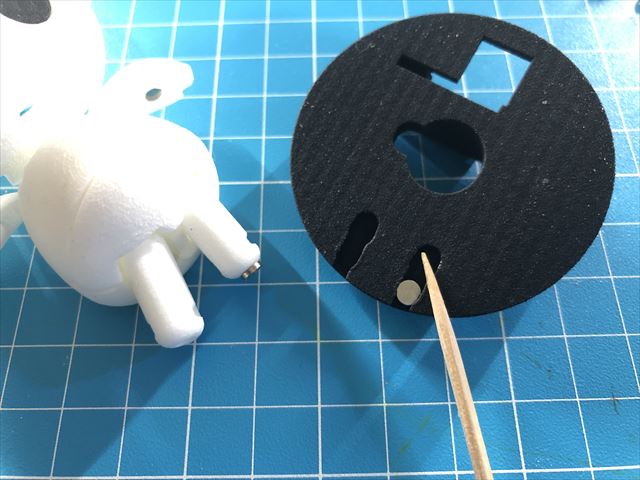

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.29.58_640.jpg?w=840)
足と磁力でくっつくように、円盤パーツに磁石をとりつけます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.34.03_640.jpg?w=840)
同じく2つ目の磁石もはめ込みます。

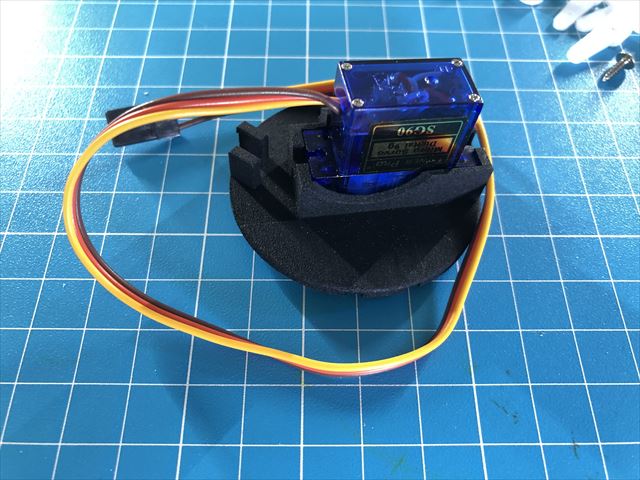

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.35.42_640.jpg?w=840)
1つめのサーボを逆向きに円盤パーツに差し込みます。このサーボを今後「ヨー(yaw)サーボ」と呼びます。

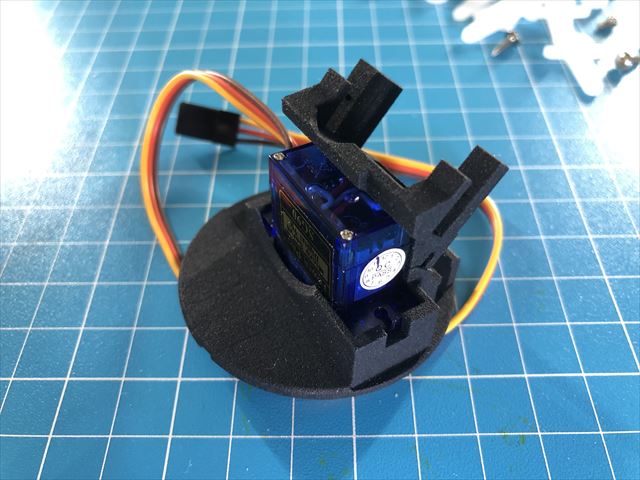

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.37.18_640.jpg?w=840)
rollサーボホルダーを円盤パーツにとりつけます。
![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.38.23_640.jpg?w=840)

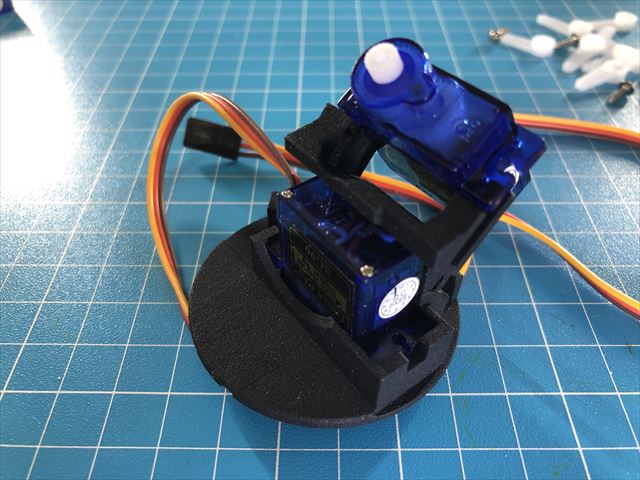

rollサーボホルダーに2つめのサーボをとりつけます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.38.41_640.jpg?w=840)

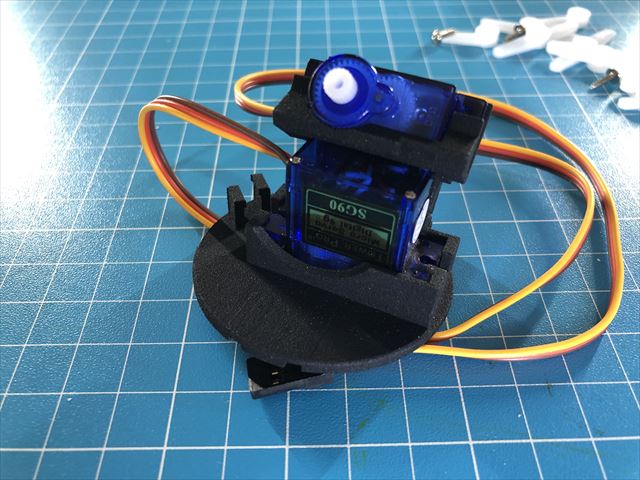

カチっとはまるまで押し込みます。このサーボを今後「ロール(roll)サーボ」と呼びます。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.39.12_640.jpg?w=840)
rollサーボに十字型のサーボホーンを取り付けます。向きに注意してください。

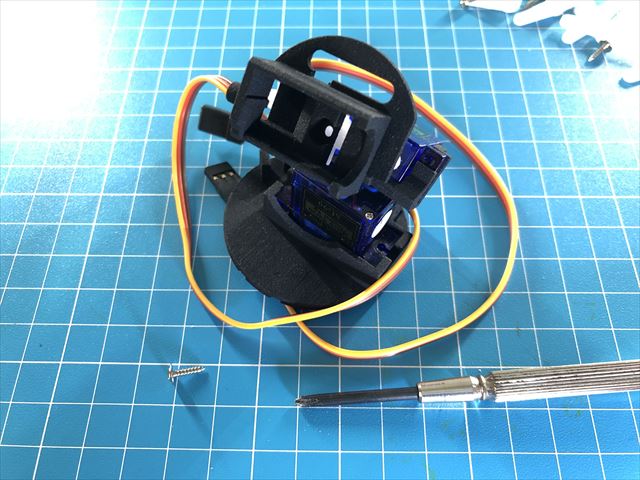

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.40.01_640.jpg?w=840)
rollサーボにpitchサーボホルダーをとりつけます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.42.32_640.jpg?w=840)

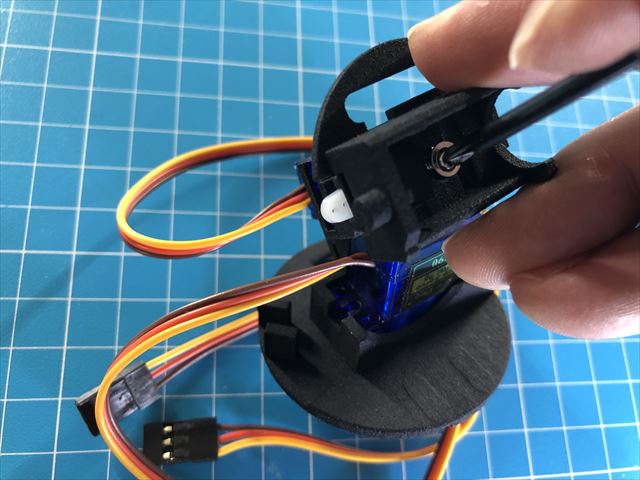

サーボについてきたネジのうち、長いほうのネジを使ってpitchサーボホルダーをrollサーボに固定します。

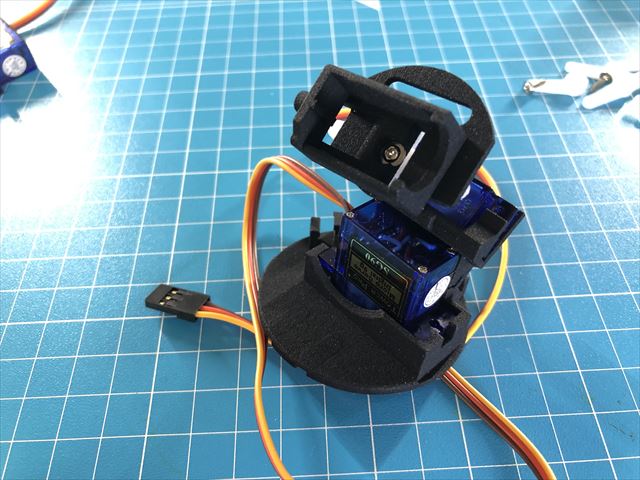

![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.43.04_640.jpg?w=840)
グラグラしないように、がっちり固定してください。

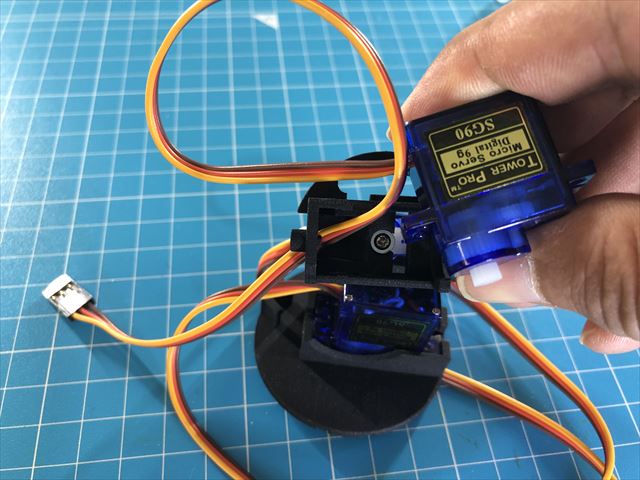

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.43.54_640.jpg?w=840)
3つめのサーボのケーブルを、pitchサーボホルダーの穴に差し込みます。このサーボを今後「ピッチ(pitch)サーボ」と呼びます。

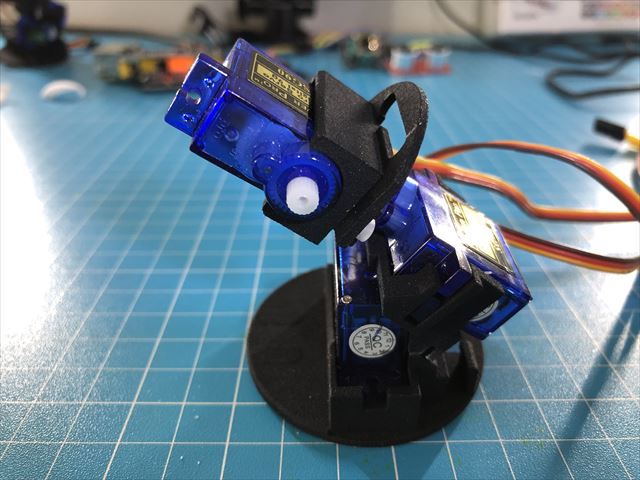

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-11-11.36.19_640.jpg?w=840)
pitchサーボをサーボホルダーに押し込みます。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.44.30_640.jpg?w=840)
pitchサーボが奥までしっかり刺さるように、ケーブルをひっぱり出します。
![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.44.58_640.jpg?w=840)
pitchサーボに十字型のサーボホーンを取り付けます。向きに注意してください。
![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-11-11.38.38_640.jpg?w=840)

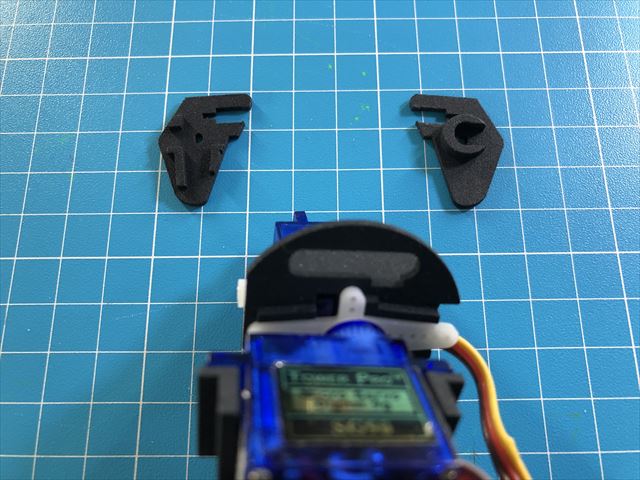

クリップは左クリップと右クリップの2つがあります。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.45.22_640.jpg?w=840)

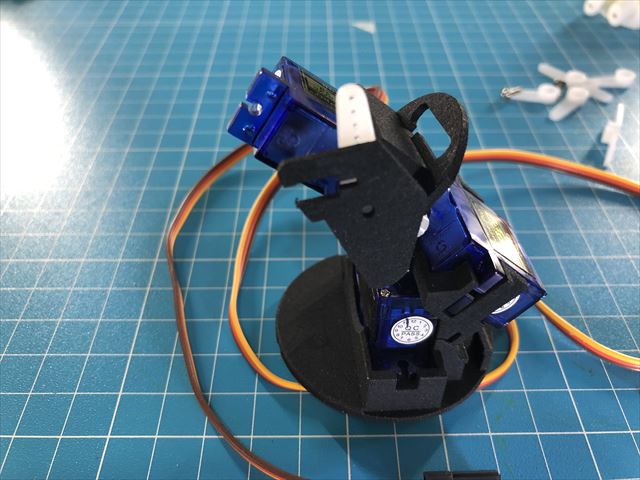

サーボホーンに左クリップをとりつけます。

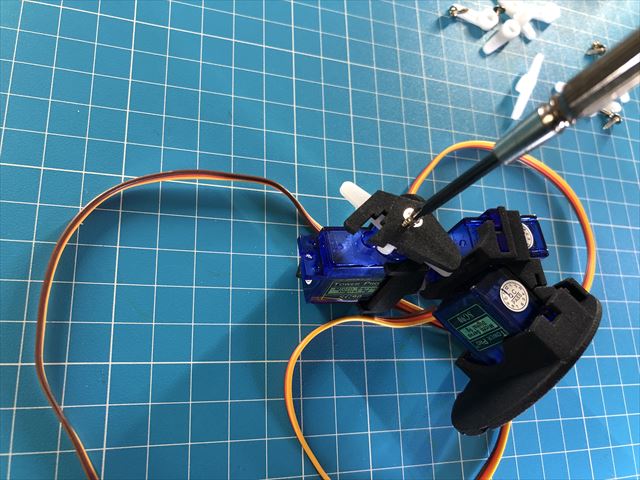

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.45.41_640.jpg?w=840)
サーボについてきたネジのうち長いものを使って左クリップをpitchサーボに固定します。

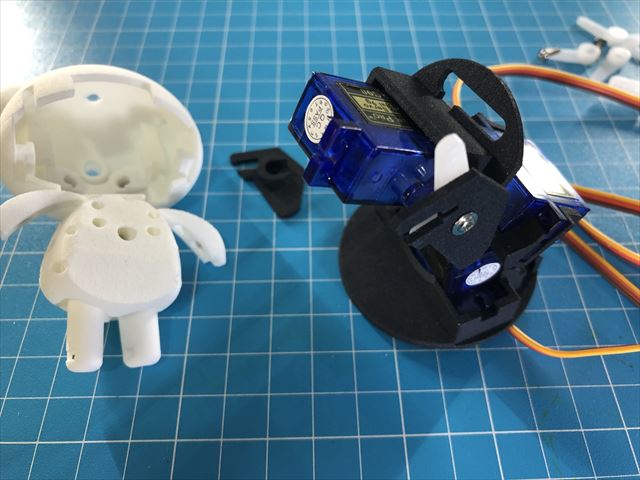

![](https://i2.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.46.13_640.jpg?w=840)
これでスタンドは完成です。スタンドにベゼリーをくっつけましょう。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.46.31_640.jpg?w=840)

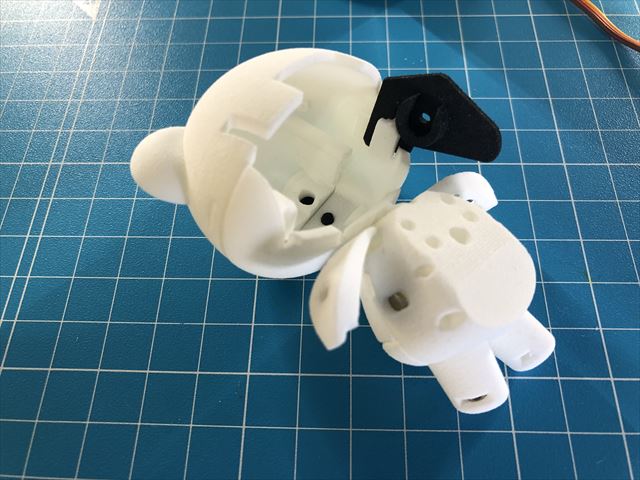

ベゼリーの頭部に右クリップを取り付けます。
![](https://i1.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-11-11.40.06_640.jpg?w=840)

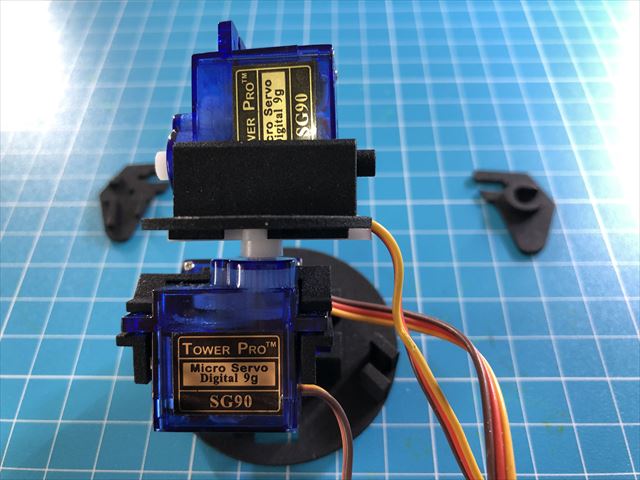

pitchサーボホルダーの横に突起があるのがわかるでしょうか?これが右クリップの溝に入り、首を縦回転させる際の軸になります。

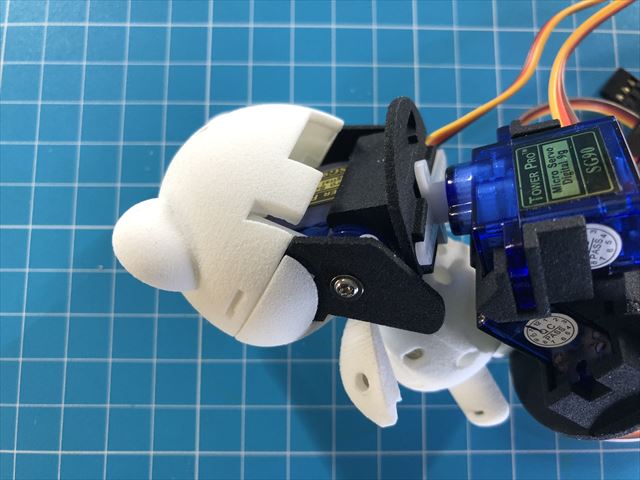

![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.47.16_640.jpg?w=840)
左クリップをベゼリーの頭部に差し込みます。この際、右クリップにサーボホルダーの突起がはまるようにしてください。
![](https://i0.wp.com/bezelie.com/flitz/wp-content/uploads/2019/02/2019-02-10-16.48.00_640.jpg?w=840)
完成です。お疲れ様でした。
